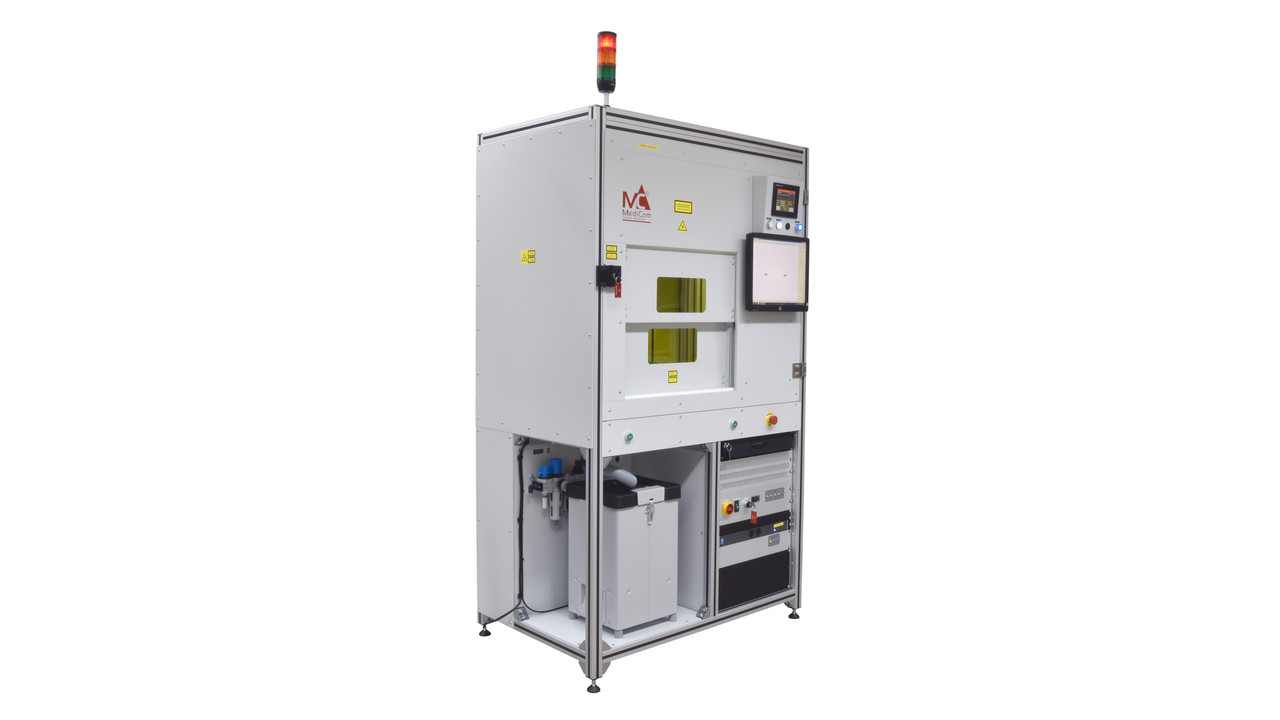

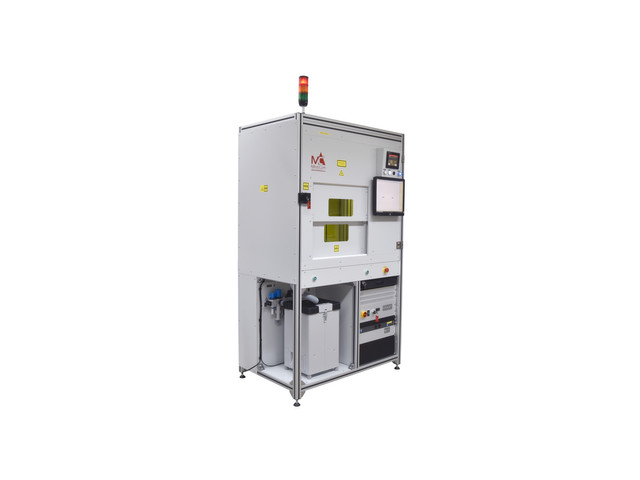

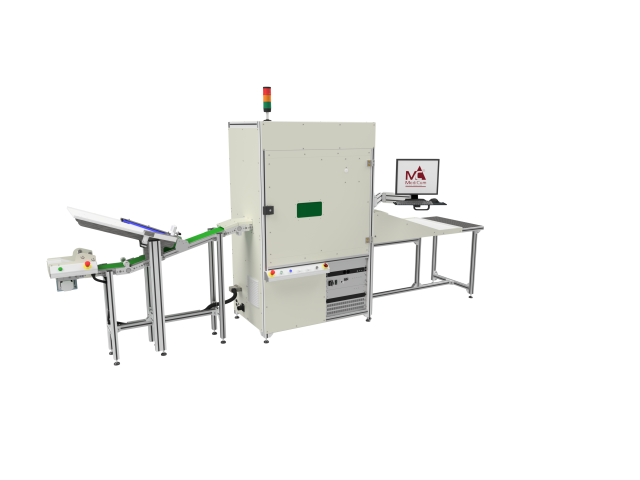

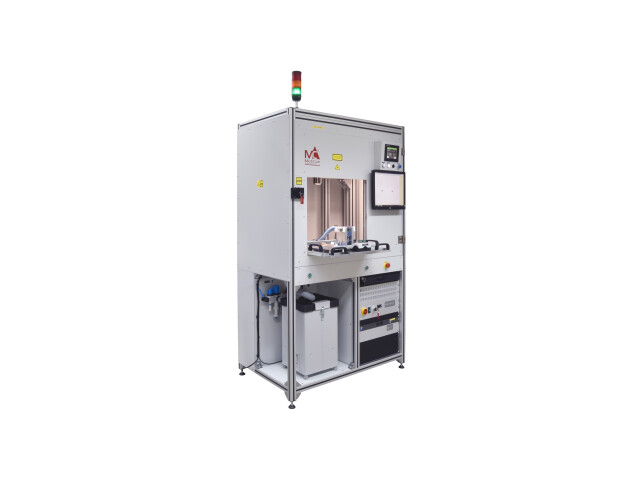

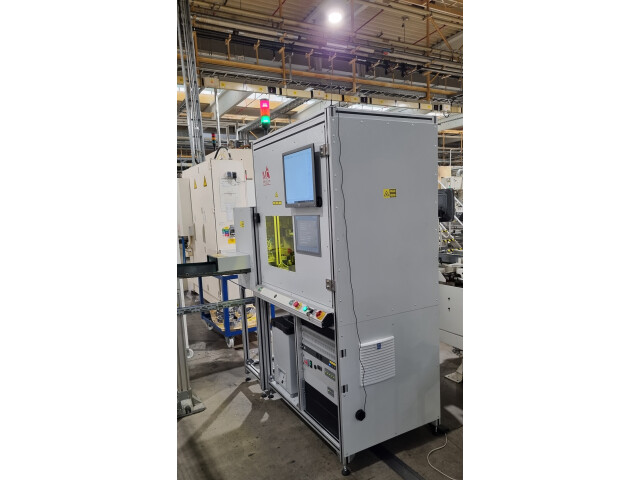

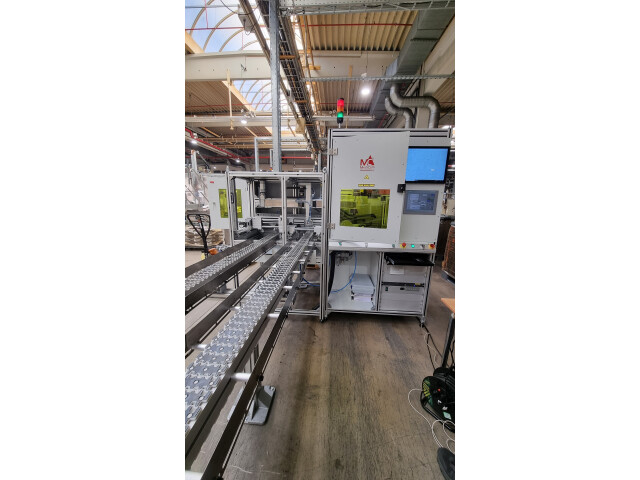

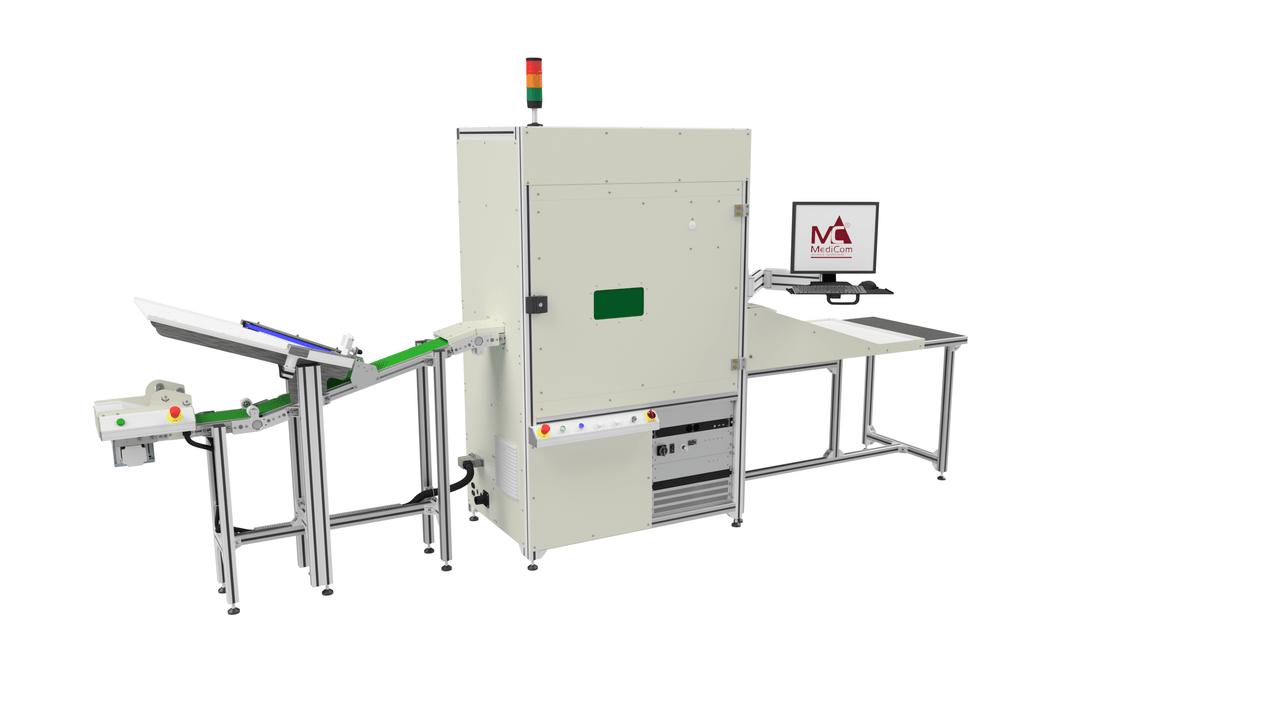

LASERfibre LF-MW 1200

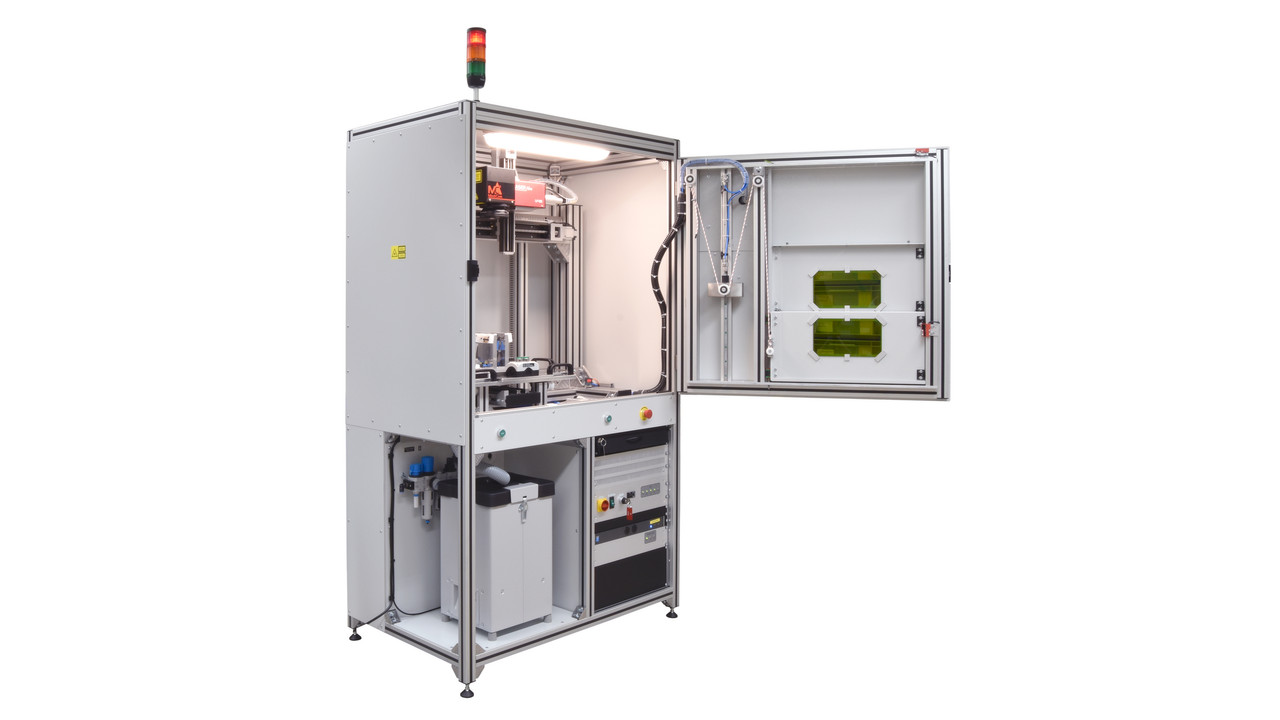

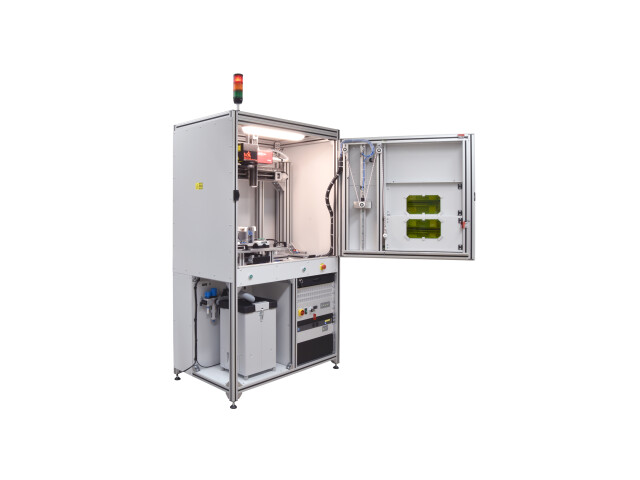

Průmyslová laserová popisovací stanice s automatickými dveřmi a výsuvným stolkem- Průmyslová laserová popisovací stanice LF-MW 1200
- Samostatně stojící zařízení střední velikosti o základním půdorysu 1200x800mm
- Vláknový ytterbiový laser s výkonem 20 W až 100 W čerpaný diodami
- Kontinuální nebo pulsní provedení

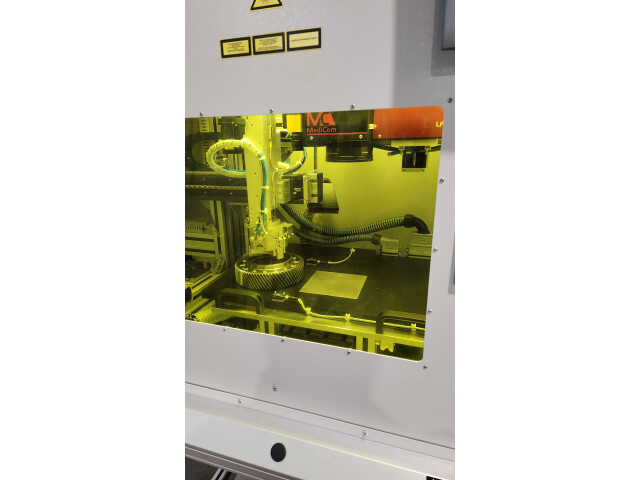

- Velký pracovní prostor, značení rozměrných dílů

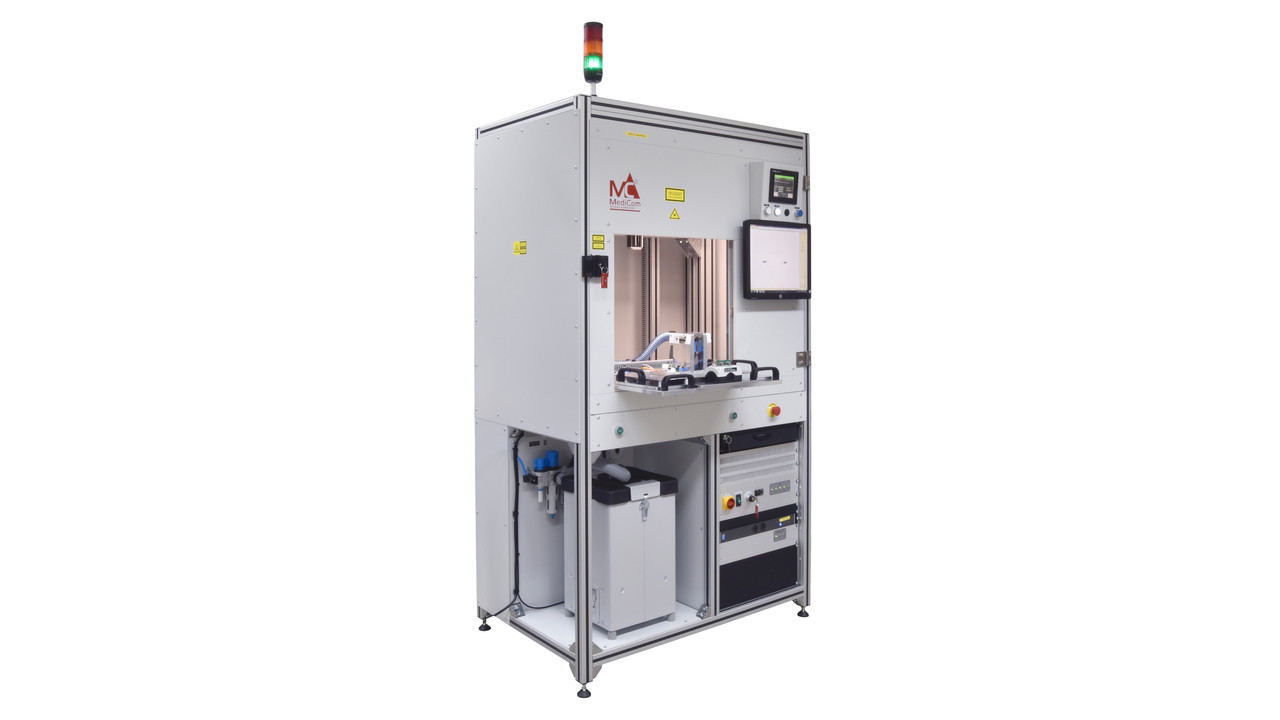

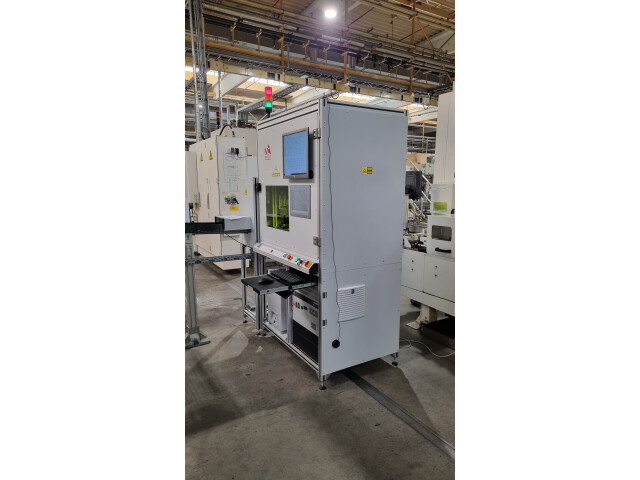

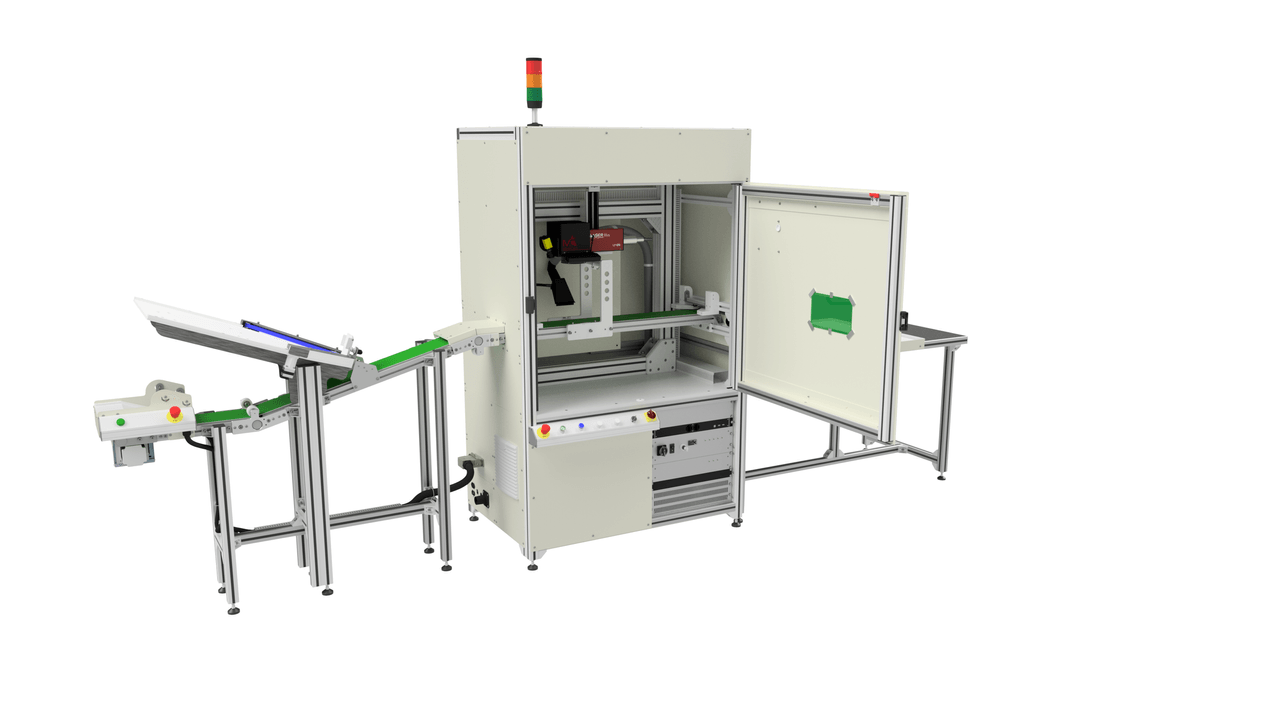

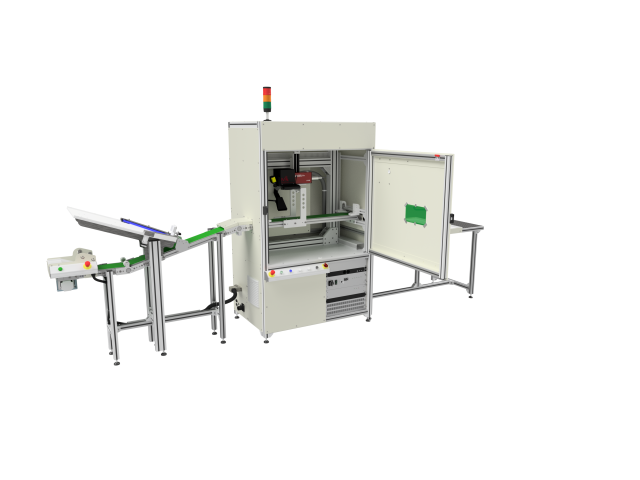

- Automatické posuvné dveře umožňují komfortní a rychlý přístup do vnitřního prostoru kabiny

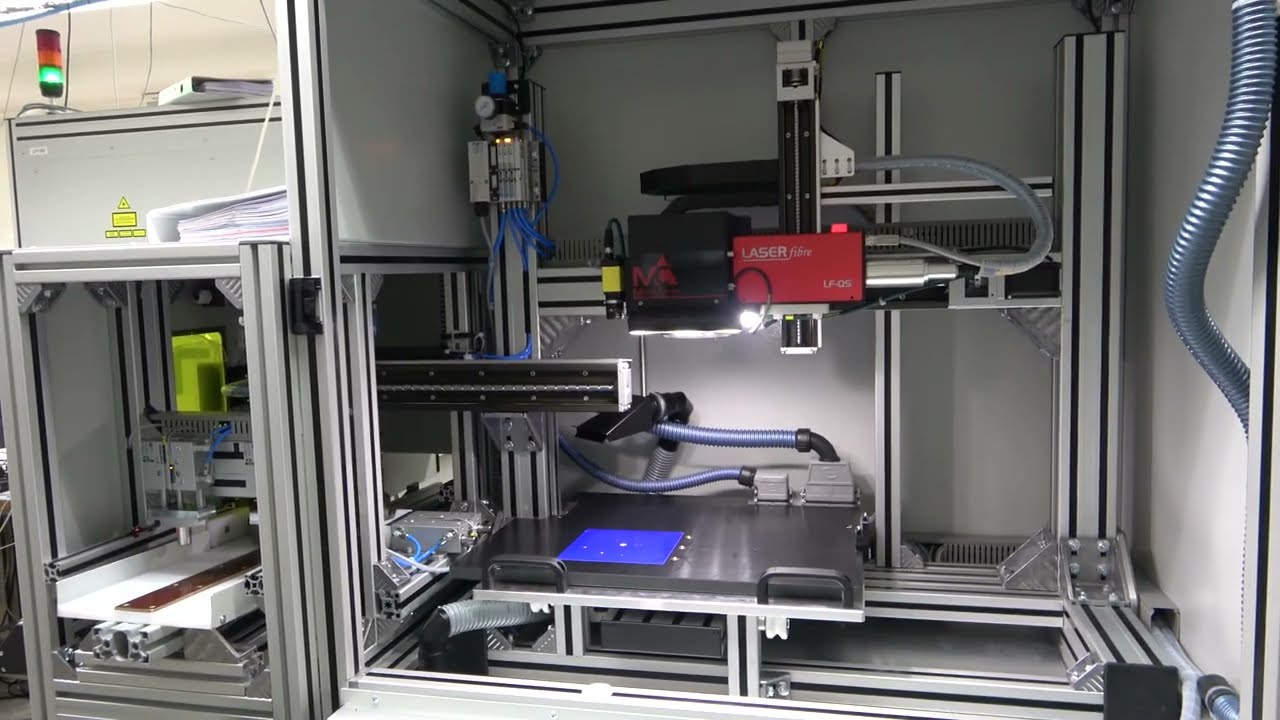

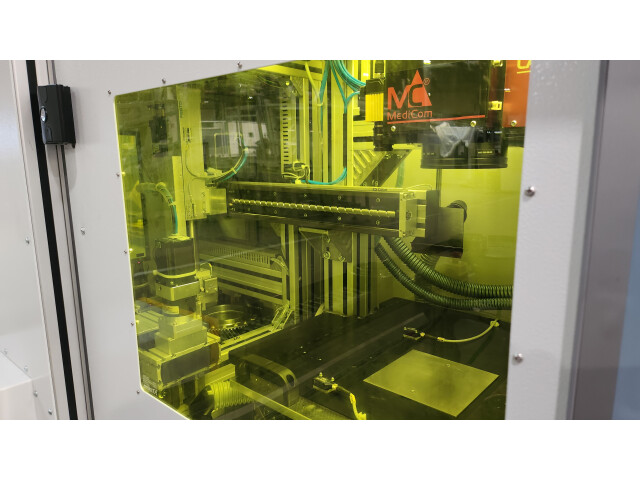

- Vertikální motorizovaný posuv v ose Z - ostření
- Radiální motorizovaný posuv v ose X pro popis velkých ploch
- Velké popisované pole 160x160 mm až 280x280 mm
- Programové vybavení - WMark - Windows prostředí, rozsáhlý soubor funkcí, uživatelská podpora
- Provedení stanice umožňuje osazení řadou příslušenství jako jsou motorizované lineární a rotační osy, posuvný stolek,
kamerový systém apod - Rozměry zakládacího prostoru jsou skrz automatické dveře 590 x 520**x 600 mm (š x v x h)
- Rozměry zakládacího prostoru jsou skrz velké dveře 1000 x 600**x 600 mm (š x v x h)
- Stanice je určena k nasazení v nepřetržitých provozech 7/24
(** dle ohniskové vzdálenosti objektivu f-theta)
Technické parametry
| Model | LFQ20MW 1200 | LFQ30MW 1200 | LFQ50MW 1200 | LFQ100MW 1200 | ||
Typ laseru | Fiber pulsní | |||||
Výkon laseru | 20 W | 30 W | 50 W | 100 W | ||
Vlnová délka | 1064 nm | |||||
Frekvence | pulsní 5-200 kHz MOPA pulsní CW-850 kHz | |||||
Velikost pole | 100 x 100, 160 x 160, 200 x 200, nebo 280 x 280 mm 1) | |||||
Šířka stopy | 0,04 - 0,08 mm 2) | |||||
Max. velikost předmětu | skrze automatické dveře 590 x 5203)x 600 mm (š x v x h) skrze velké servisní dveře 1000 x 6003)x 600 mm (š x v x h) | |||||
Max. hmotnost předmětu | 100 kg | |||||
Z osa – zdvih | max. 300 mm | |||||
X osa – zdvih | max. 400 mm | |||||
Napájení | 100-240 V, 50/60 Hz | |||||
Příkon | 300-600 W 4) | |||||
Krytí | IP44 | |||||
Velikost stanice | 1220 (Š) x 2100 (V) x 860 (H) mm | |||||
Hmotnost stanice | 450 kg | |||||
Chlazení | Vzduch Pracovní teplota okolí: 15° - 35°C | |||||
Aplikační software | WMark | |||||
Operační systém | Windows 10 | |||||
Certifikáty | Laser třídy I, CE značka | |||||
1) alternativní nebo volitelné provedení
2) záleží na velikosti popisovaného pole
3) dle ohniskové vzdálenosti f-theta objektivu
4) dle výkonu laseru
Volitelné příslušenství:
Odsávací zařízení

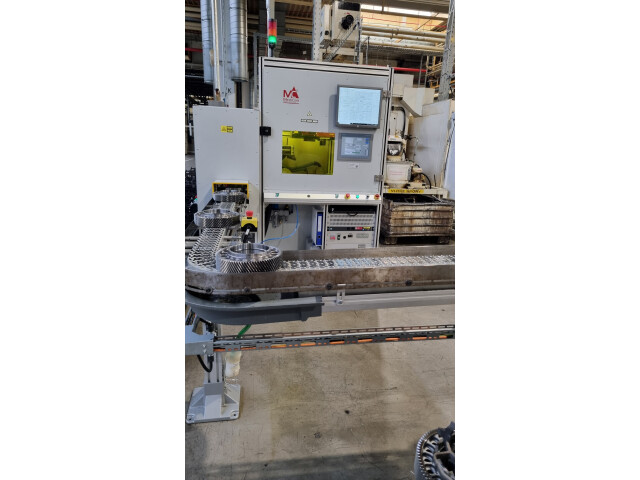

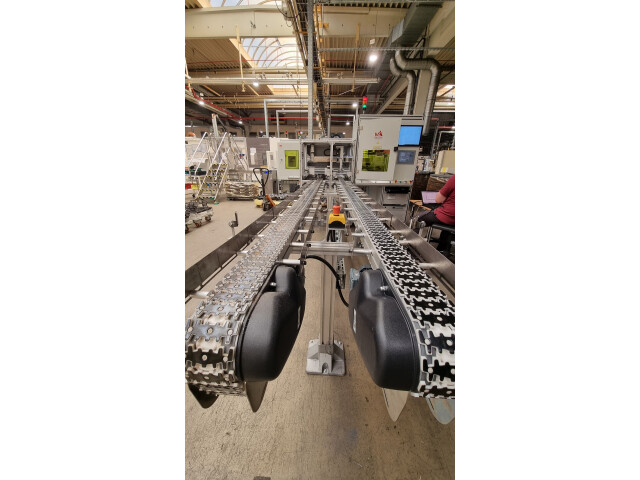

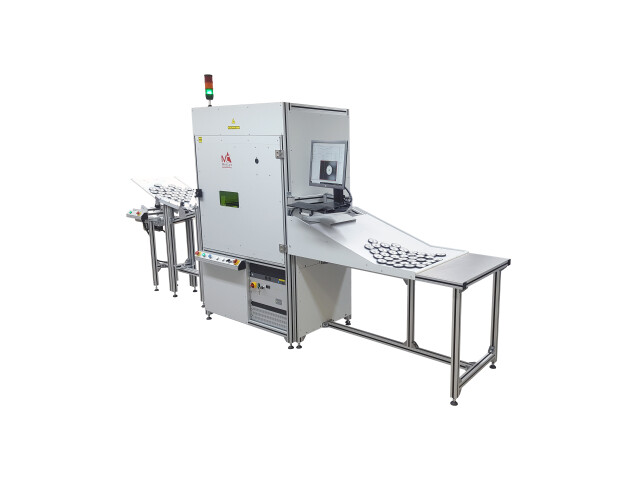

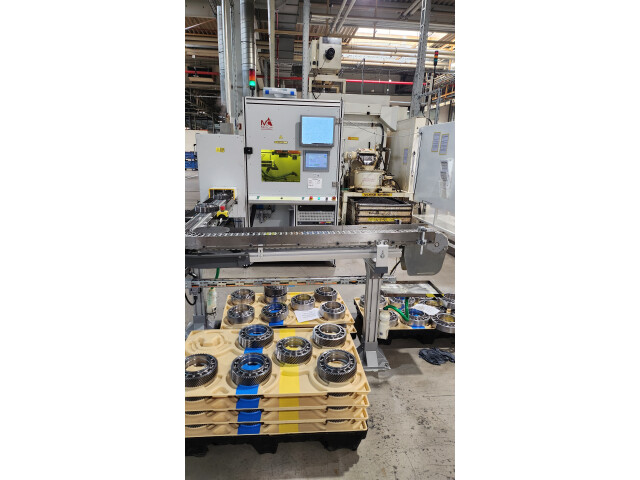

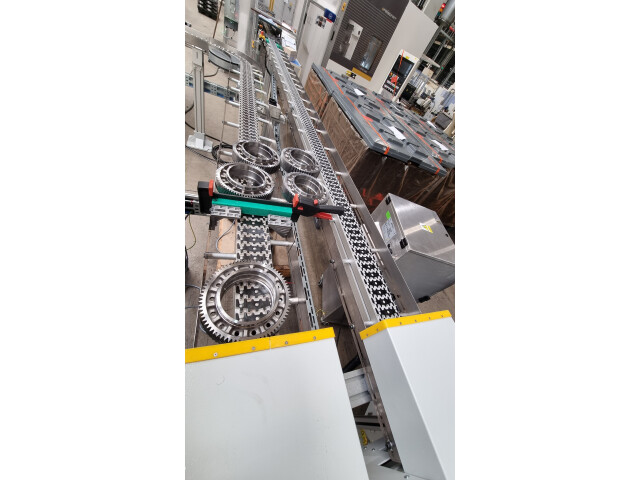

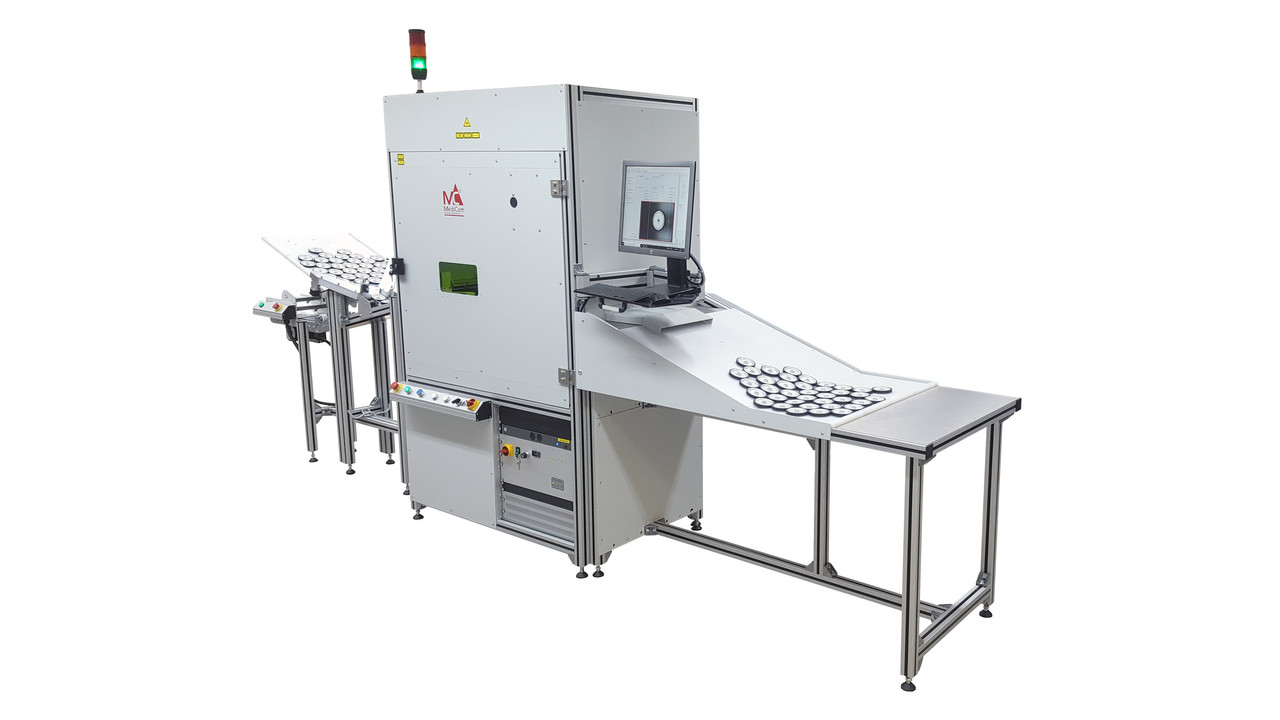

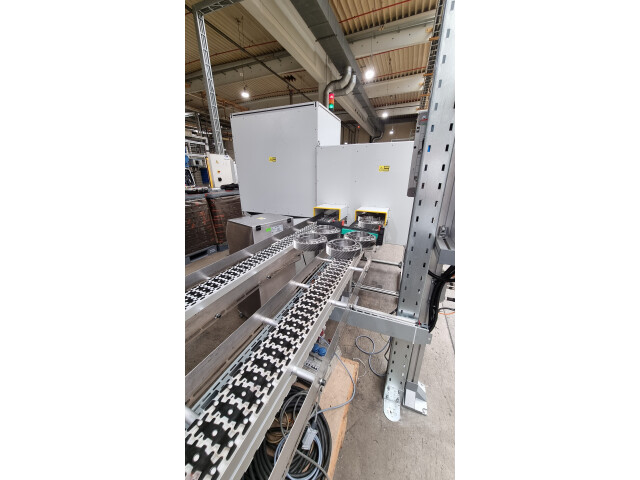

Automatické zakladače a podavače
Rotační osy, DC a krokové posuvy
