LASERfibre LF100XL s Karuselem

Laserová popisovací stanice s rotačním karuselem a vláknovým laserem.
  • Průmyslová laserová popisovací stanice XL
  • Vláknový ytterbiový laser s výkonem 20 W až 100 W čerpaný diodami
  • Kontinuální nebo pulsní provedení
  • Motorizovaný lineární Z (vertikální) posuv - ostření
  • Radiální motorizovaný posuv v ose Y pro popis velkých ploch

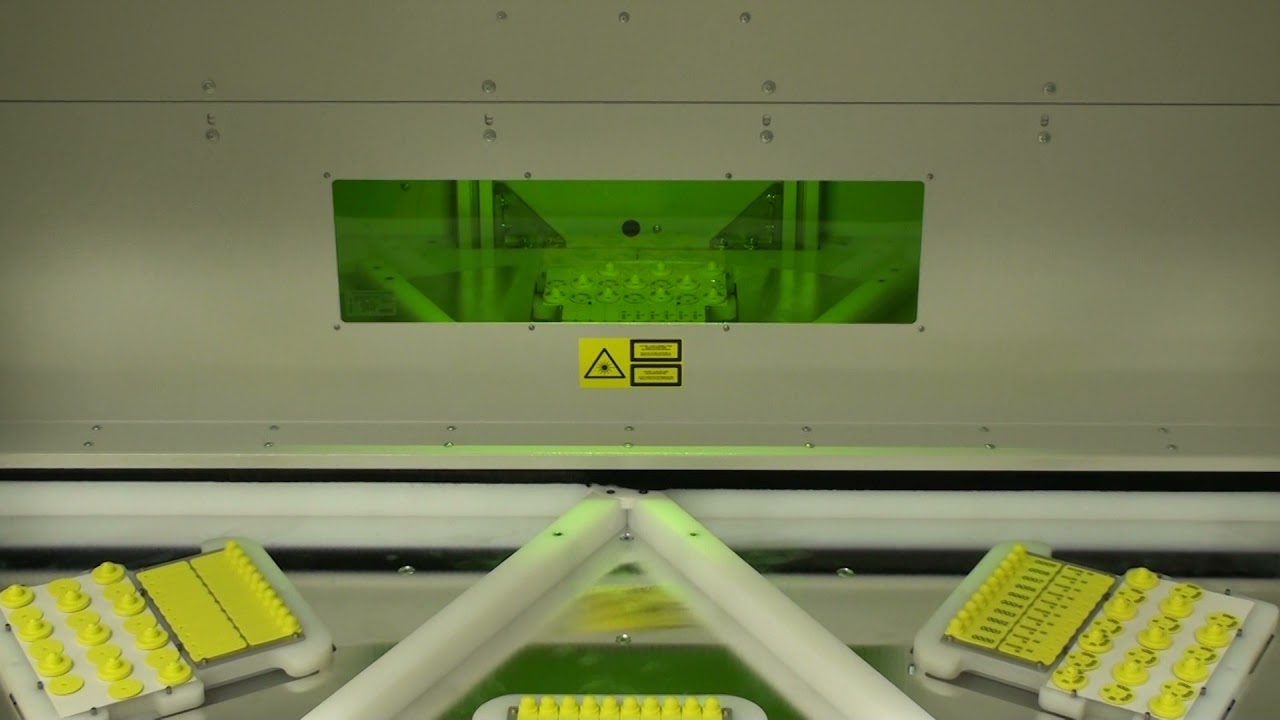

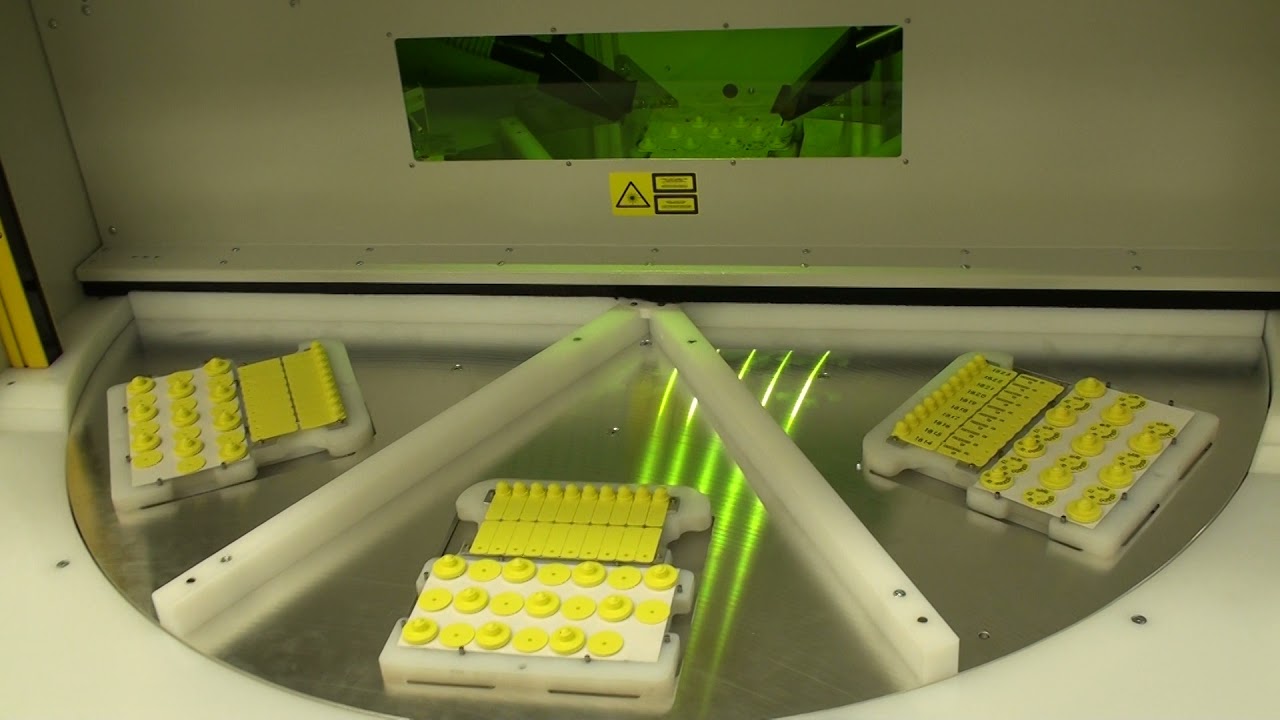

  • Provedení s rotačním karuselem nebo výsuvným zakládacím stolkem
  • Velké popisované pole 160x160 mm až 280x280 mm
  • Programové vybavení - WMark - Windows prostředí, rozsáhlý soubor funkcí, uživatelská podpora

Volitelné příslušenství:

  • Odsávání zařízení
  • Automatické zakladače a podavače
  • Rotační osy, DC a krokové posuvy

Technické parametry

ModelLFQ20XLLFQ30XLLFQ50XLLFQ100XL
Laser typFiber pulsní
Výkon laseru20 W
30 W
50 W
100 W
Vlnová délka1064 nm
FrekvenceQ pulsní 5-200 kHz
MOPA pulsní CW-850 kHz
Velikost pole100 x 100, 160 x 160, 200 x 200, nebo 280 x 280 mm 1)
Šířka stopy0,04 - 0,08 mm 2)
Průměr karuselu1250 mm
Max. hmotnost předmětu100 kg
Z osa zdvih200 mm
Y osa zdvih400 mm
Napájení100-240 V, 50/60 Hz
Příkon300-600 W 3)
KrytíIP54
Velikost stanice1400 ( Š ) x 1860 ( V ) x 1800 (H) mm
Hmotnost stanice520 kg
ChlazeníVzduch
pracovní teplota okolí: 15 ° ÷ 33 °C
Aplikační softwareWMark
Operační systémWindows 10
CertifikátyLaser třídy I, CE značka

1) alternativní nebo volitelné provedení
2) záleží na velikosti popisovaného pole

3) dle výkonu laseru

Volitelné příslušenství:

  • Odsávání zařízení
  • Automatické zakladače a podavače
  • Rotační osy, DC a krokové posuvy
