Laserová stanice typ AWW
Laserové svařování plastů- Diodové lasery s výkonem 30 - 200 W
- Kompaktní procesní hlava - navedení laseru optickým vláknem 100 - 400 mikrometrů
- Optimalizace procesu výběrem vhodné vlnové délky 780 - 980 nm
- Programovatelný průběh svařovací křivky - profil sváru
- Měření výkonu laseru v procesní hlavě - svařování v módu regulace výkonu
- Bezkontaktní měření teploty v místě sváru - svařování v módu regulace teploty
- Volitelný průměr a tvar ohniska - kruhový, eliptický, úsečka
- Lineární, plošné nebo obvodové svařování (válcové díly)
- Kvazisimultánní svařování s využitím vychylovací hlavy - metoda současného svaření po celé křivce sváru

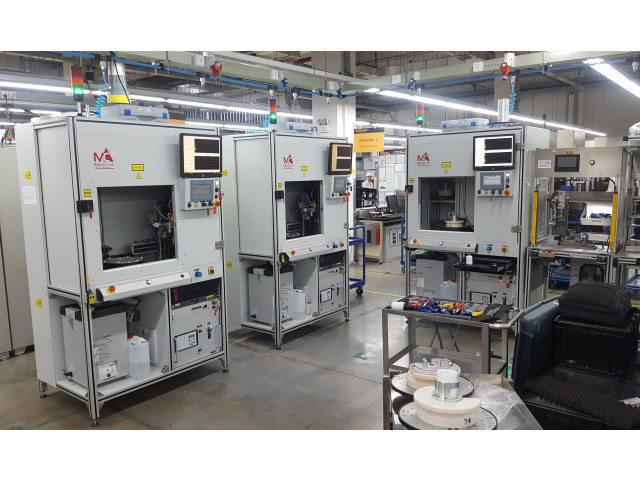

Laserové stanice řady AWW (Automatic Welding Workstation) jsou primárně určeny k laserovému svařování plastů. Jako zdroj laserového záření je použit polovodičový diodový laser emitující na vybrané vlnové délce optimalizované pro danou aplikaci. K dispozici jsou různé výkonové řady s maximálním výkonem od 30 W do 200 W.
Technické parametry
Typ | AWW (Automatic Welding Workstation) | ||||
Laser | polovodičová laserová dioda | ||||
Výkon laseru | 180 W (35, 50, 70, 100, 200 W)1) | ||||
Pohony | servomotory | ||||
Y, Z osy laseru - zdvih | 300 mm | ||||
Napájení | 230 V, 50 Hz | ||||
Tlakový vzduch | > 6 bar | ||||
Příkon | 1800 W | ||||
Velikost stanice | 1200 (Š) x 2000 (V) x 800 (H) mm | ||||
Hmotnost stanice | 480 kg | ||||
Chlazení | výkony > 60 W integrované chlazení typu voda-vzduch; výkony < 70 W přímé aktivní vzduchové chlazení | ||||
Operátorský panel | Dotykový panel Simatic | ||||
Programovatelné parametry | 1 – 16 svárů s individuálními parametry výkon/teplota, svařovací rychlost v mm/s, profil sváru - začátek a konec sváru, pozice a délka včetně překrytí, monitoring procesních parametrů | ||||
1) alternativní nebo volitelné provedení
