Značení elektrokomponent
Laserová stanice typ AMW- Snímání čárového kódu z dílu před zahájením značení

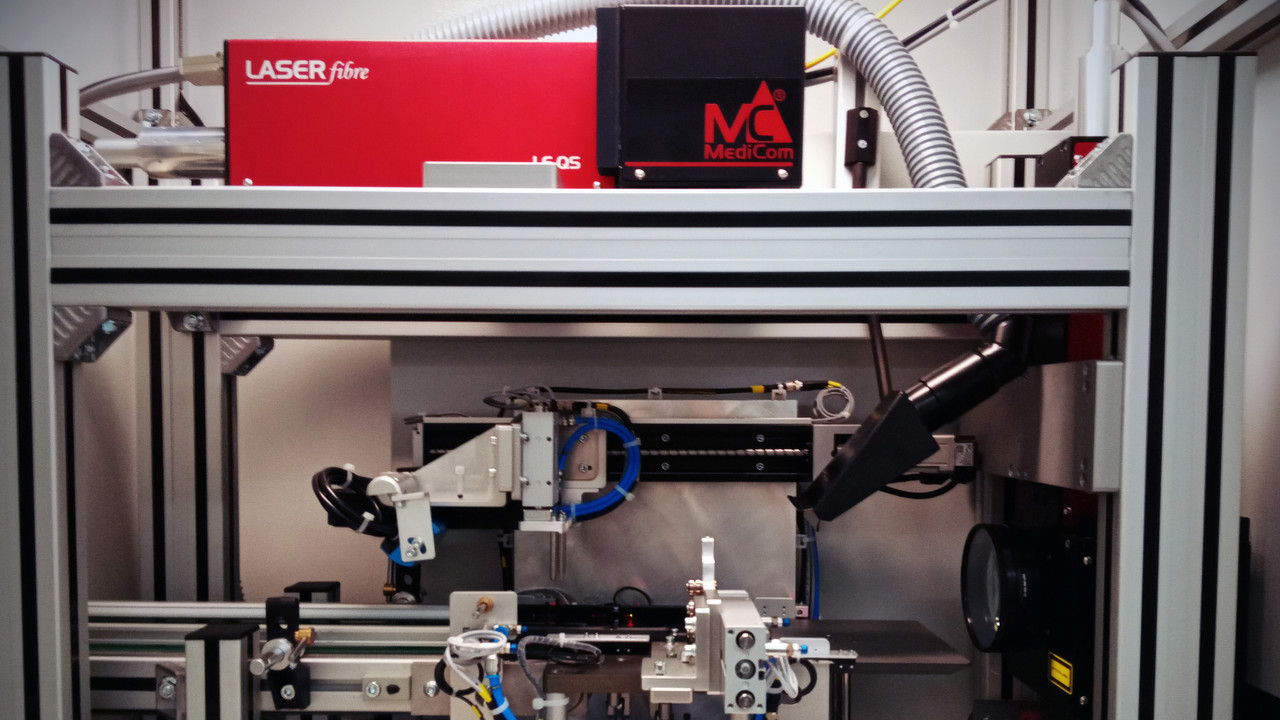

- Velkoprostorová kabina s podavačem a laserem
- Bez nutnosti přenastavení lze značit komponenty o velikosti 1, 2 nebo 3 moduly

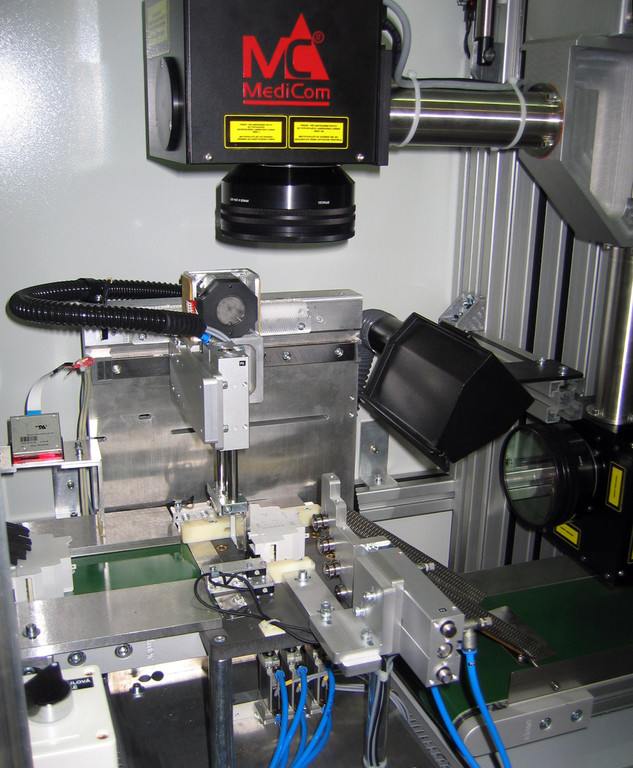

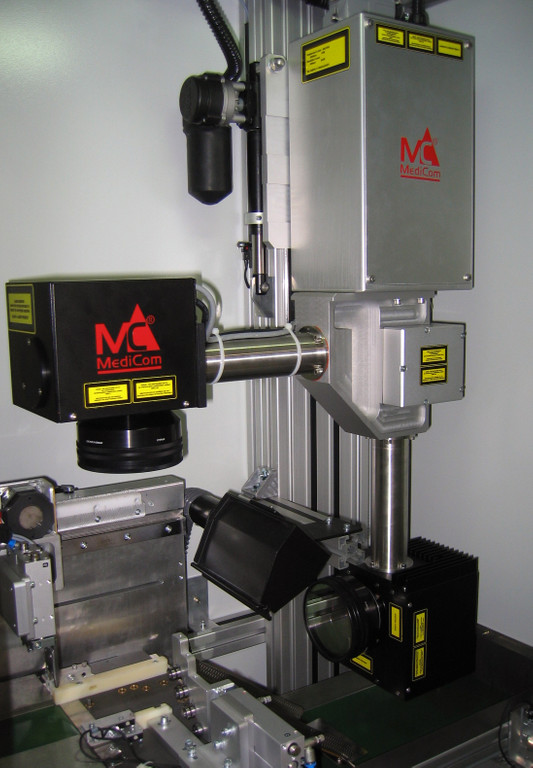

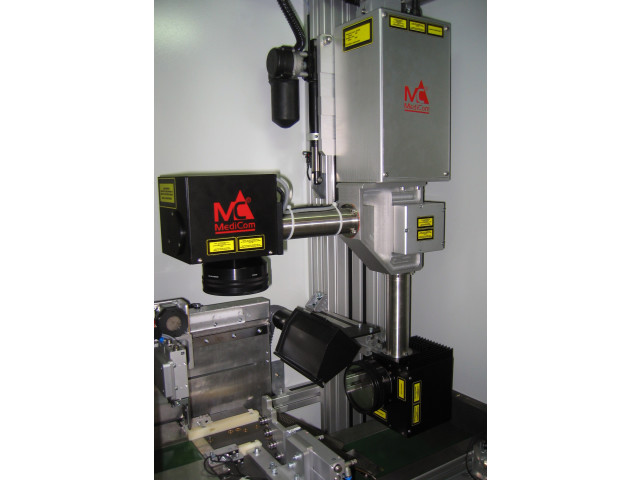

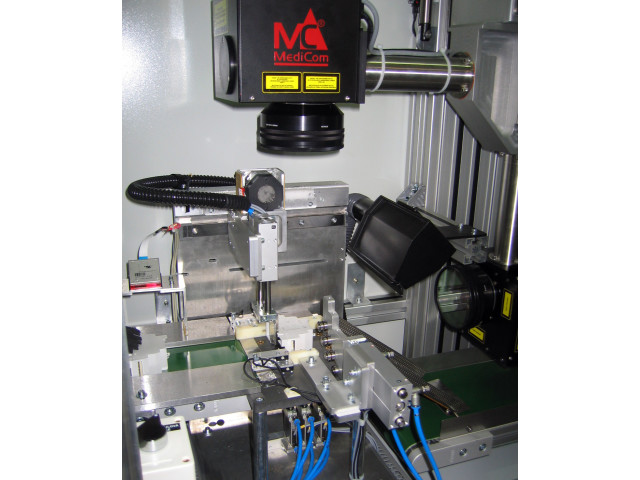

- Laser je v dvouhlavém provedení, značkovací hlavy svírají úhel 90° a pracují v režimu sdílení času, t.j. přepíná se svazek a značí buď hlava č. 1 nebo č. 2

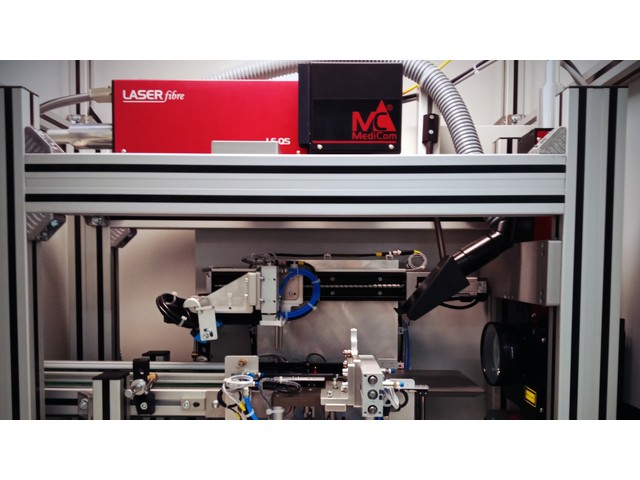

- Varianta stanice se dvěma lasery umožňující současné značení na dvě různé roviny popisu
- Dynamický fokus - rychlá změna ohniskové vzdálenosti pokrývající rozsah svorek - eliminuje nutnost mechanicky posouvat díl do jednotlivých pozic (čelo, svorky horní, svorky dolní)
- Elektro-pneumatická manipulace s dílem
- Vysoce přesná fixace dílu umožňující i značení stavících prvků na čele
Stanice je určena k automatickému laserovému značení modulových elektrokomponent typu jistič, stykač, pomocné relé, časové relé, napaječ atd.

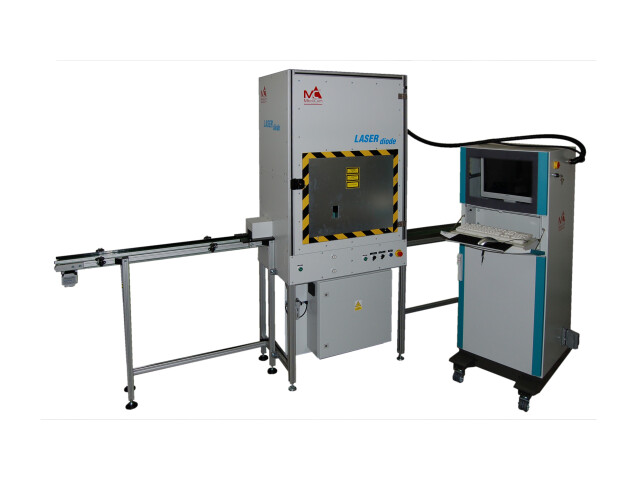

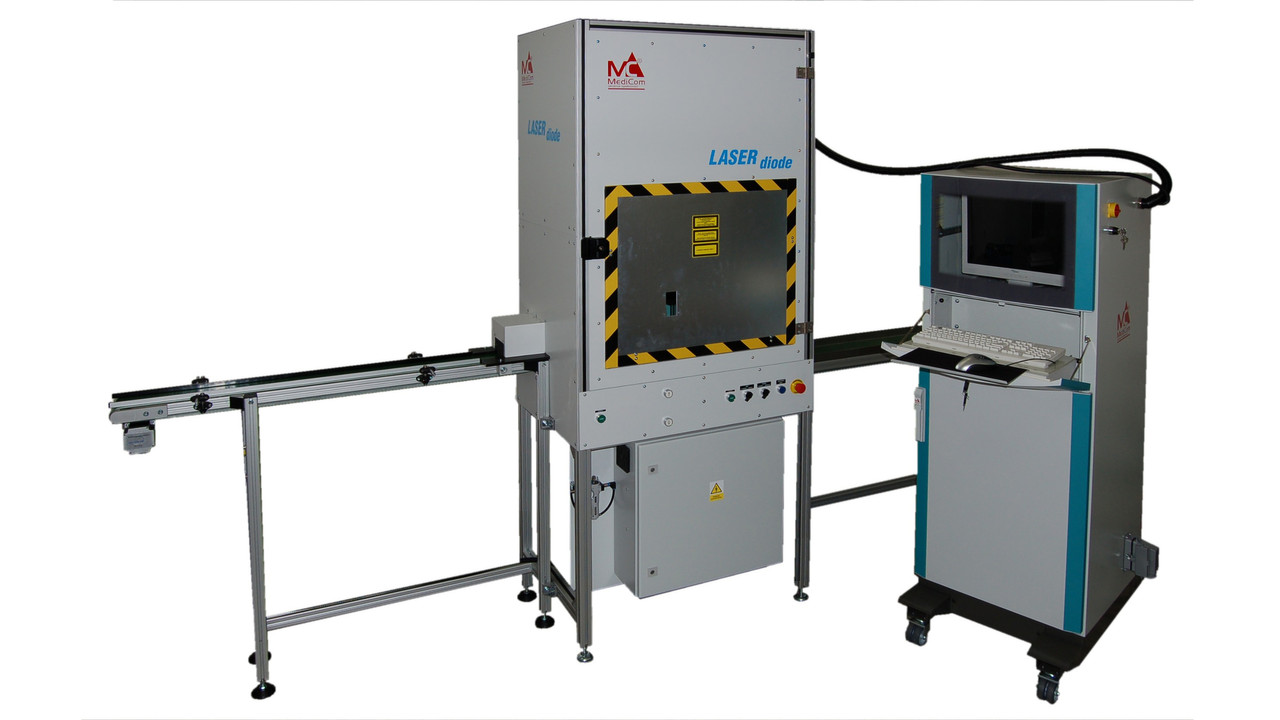

Stanice se skládá ze vstupního dopravníku, centrálního podavače a výstupního dopravníku. Zakládání dílů na vstupním dopravníku je ruční nebo je dopravník napojen na předcházející stanici.

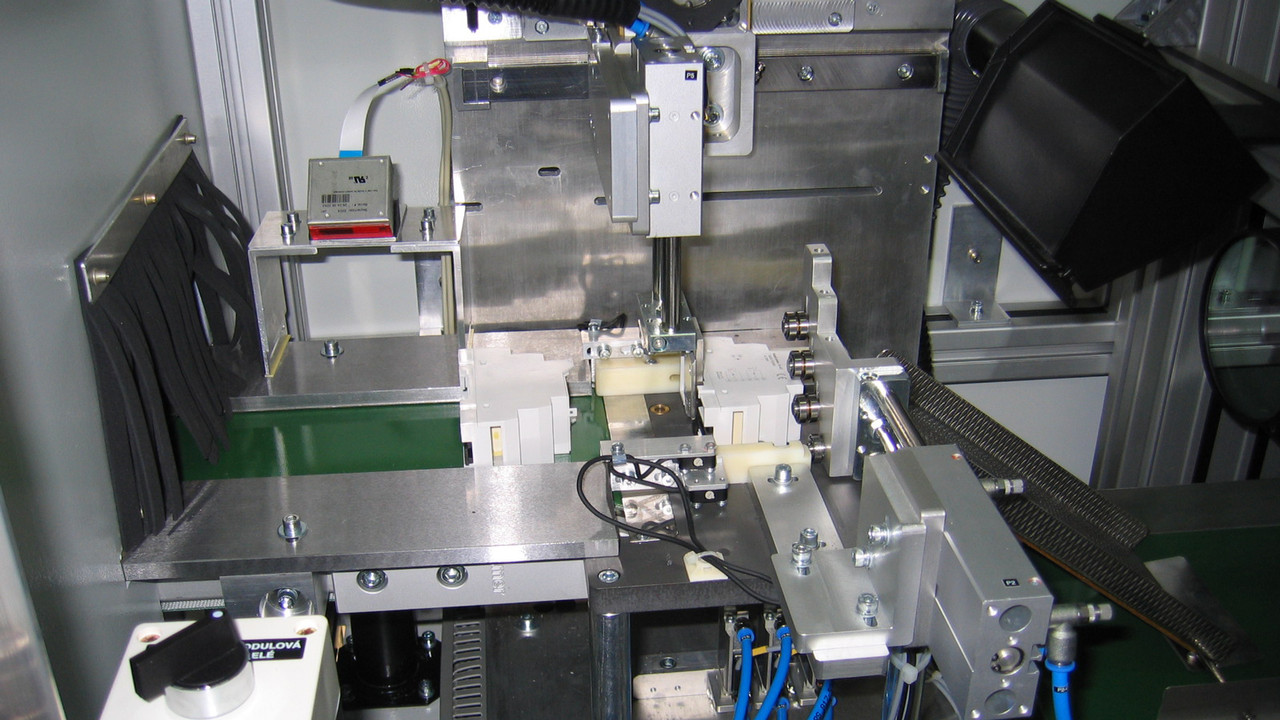

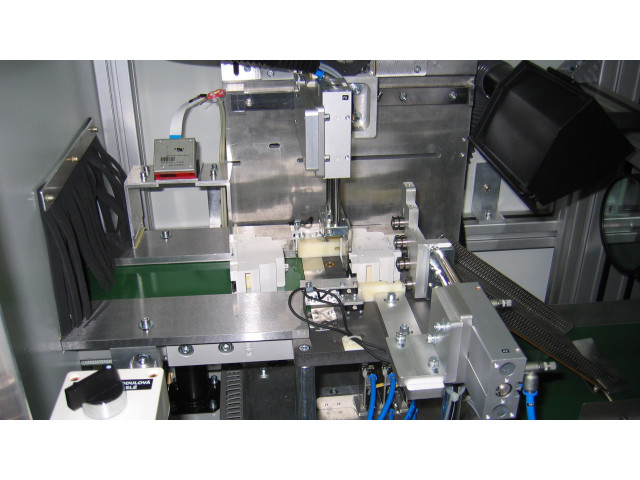

Podavač automaticky polohuje a fixuje díl tak, aby jej bylo možno označit na boku i na čele a to včetně stupňovitých svorek.
Výstupní dopravník vyváží a skladuje díly určené k ručnímu odběru.
Technické parametry
| Typ | AMW-29 | ||||
| Laser | LASERdiode LDI15-S | ||||
Produktivita stanice | 250 ks/h1) | ||||
Kapacita dopravníku | 30 ks2) | ||||
Pohony | pneumatika, krokové motory | ||||
Osa Z – fokus laseru | 250 mm | ||||
Napájení | 230VAC / 50Hz | ||||
Tlakový vzduch | 6 bar | ||||
Příkon | 1200 W | ||||
Velikost stanice | 3950 (Š) x 635 (H) x 2350 (V) mm | ||||
Hmotnost stanice | 385 kg | ||||
Chlazení | Vzduch Pracovní teplota okolí: 15° - 35°C | ||||
Aplikační software | WMark | ||||
Operační systém | Windows 10 | ||||
Certifikáty | Laser třídy I, CE značka | ||||
1) dle času značení dílu, která závisí na složitosti značeného motivu
2) dle délky výstupního dopravníku
