Značení a třídění odlitků

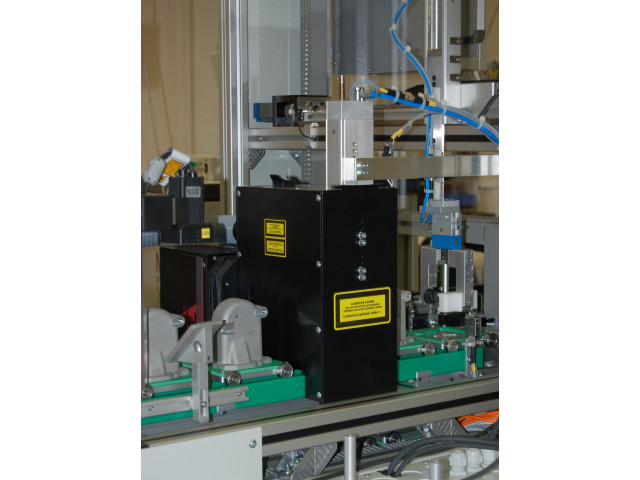

Stanice pro kontrolu, laserové značení a třídění odlitků. Laserová stanice typ AMW-115- Přístup do skladu neshodných dílů pod heslem nebo blokování zámkem
- Popisovací kabina s lokálním krytováním
- Motorizovaná osa pro ostření laseru
- Elektro-pneumatický manipulátor typu pick&place
- Detekce dílu na správnost založení
- Kontrola dílu kamerovým systémem na neshodu
- Operátorský panel s dotykovým displejem, připojení na datovou síť
Stanice je určena k laserovému značení odlitků (motorových součástí) - komponent pro automobilový průmysl.
Zakládání dílů je ruční + příprava na připojení robotizovaného zakladače. Koncepce zařízení umožňuje obsluhu jedním nebo dvěma operátory v ručním režimu zakládání a jedním operátorem v automatickém režimu zakládání.
Díly se testují na založení a následně kamerovým systémem na neshodu. Po označení laserem manipulátor díly třídí na shodné a neshodné.
Výstupní dopravník skladuje díly určené k ručnímu odběru.
Technické parametry
| Typ | AMW-115 | ||||
| Laser | LASERdiode LD50C | ||||
Produktivita stanice | 450 ks/h1) | ||||
Kapacita zásobníku | 22 ks2) | ||||
Pohony | pneumatika, krokové a servo motory | ||||
Osa Z – fokus laseru | 150 mm | ||||
Napájení | 230VAC / 50Hz | ||||
Tlakový vzduch | 6 bar | ||||
Příkon | 1800 W | ||||
Velikost stanice | 2500 (Š) x 1200 (H) x 1800 (V) mm | ||||
Hmotnost stanice | 450 kg | ||||
Chlazení | Vzduch Pracovní teplota okolí: 15° - 35°C | ||||
Aplikační software | WMark | ||||
Operační systém | Windows 10 | ||||
Certifikáty | Laser třídy I, CE značka | ||||
1) dle času značení dílu, která závisí na složitosti značeného motivu
2) dle délky výstupního dopravníku
