Značení ložisek

Laserová stanice typ AMW-84

Stanice je určena k laserovému značení ložisek nebo ložiskových kroužků v provedení hladkém, případně s jedním nebo více nákružky.

Stanice může pracovat ve třech režimech provozu:

Manuální - díly se ručně zakládají do popisovací kabiny a po označení se ručně vyndávají
Poloautomatický - díly se ručně zakládají do popisovací kabiny a vyskladňují se automaticky na výstupní dopravník
Automatický - díly se nabírají automaticky ze vstupního zásobníku a po označení se automaticky vyskladní do výstupního kontejneru

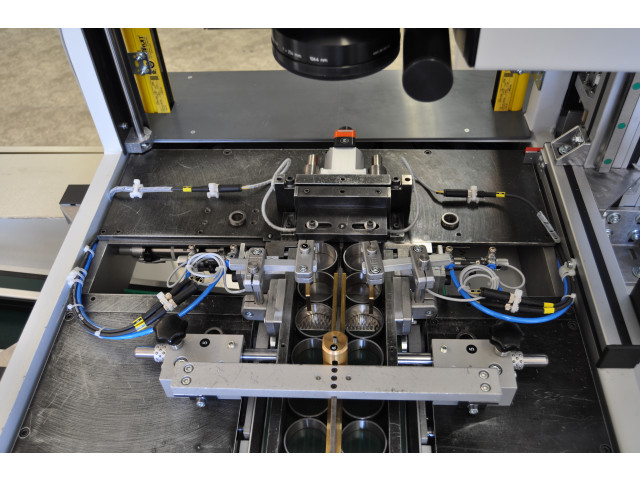

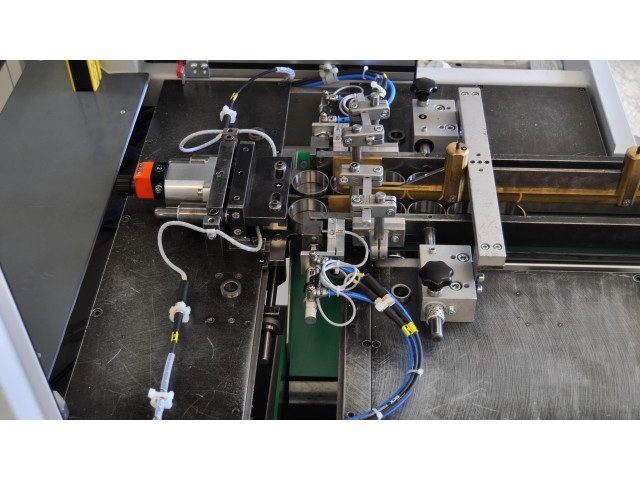

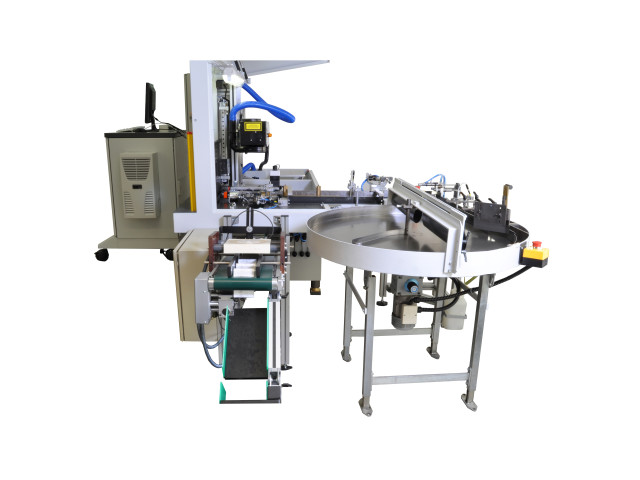

Automatická část stanice se skládá ze vstupního rotačního zásobníku dílů určených k označení, podavače dílů osazeného laserem a výstupního dopravníku se zásobníkem označených dílů.Rotační zásobník má kapacitu několika set kusů a umožňuje nepřetržitý provoz po dobu i několika hodin.Podavač automaticky nabírá jednotlivé kusy, následně přesně fixuje značený díl a vyskladňuje označený díl na vyvážecí dopravník.
Výstupní vyvážecí dopravník vyváží a skladuje díly v kontejneru.

Další příslušenství:

Motorizované dveře pro přístup do popisovací kabiny v manuálním a poloautomatickém režimu
Řízená osa Z laseru (ostření)
Přídavná rotační osa pro popis válcových dílů po obvodu (v manuálním režimu)
Možnost doplnění demagnetizační jednotkou

Technické parametry

Typ	AMW-84
Laser	LASERdiode LD50-S
Produktivita stanice	2400 ks/h¹⁾
Kapacita zásobníku	2000 ks²⁾
Pohony	pneumatika, krokové motory
Osa Z – fokus laseru	200 mm
Napájení	230VAC / 50Hz
Tlakový vzduch	6 bar
Příkon	1800 W
Velikost stanice	2060 (Š) x 3200 (H) x 1600 (V) mm
Hmotnost stanice	450 kg
Chlazení	vodní - výměník voda-vzduch pracovní teplota okolí: 15° - 35°C
Application software	WMark
Operační systém	Windows 10
Certifikáty	Laser třídy I, CE značka

¹⁾ dle času značení dílu, která závisí na složitosti značeného motivu

²⁾ dle velikosti dílu

Laserová stanice typ AMW

Aplikace automatického značení ložisek
